导致电池发生漏电失效竟是它!



引言



某手机电池在产线组装时,多次发现存在不开机、输出电压异常的不良现象,客户端委托进行失效分析,查找失效原因。



测试分析



1 外观检查



对失效电池和正常电池上的pcba板进行外观检查,失效电池上pcba未发现开裂、上锡不良等明显不良现象;正常电池上pcba表面亦未发现明显异常现象。



2 电学性能及红外热性定位测试



对失效电池pcba和正常电池pcba中的电芯电压和电池输出电压进行测量,发现失效电池输出电压明显存在异常,确认失效电池中pcba模块存在异常;随后对失效电池pcba进行显微红外热像测试,发现失效电池pcba中u3芯片的引脚3和2之间存在热点。



3 表面sem eds分析



对失效电池pcba中的u3芯片表面热封胶进行机械剥离,发现u3芯片的引脚3和2和对应的热封胶表面存在类似电迁移物质;对该电迁移类物质进行成分分析,结果显示其主要元素为c、o、cl、sn、ni,其中cl为异常元素,且含量较高,如图1和表1所示。



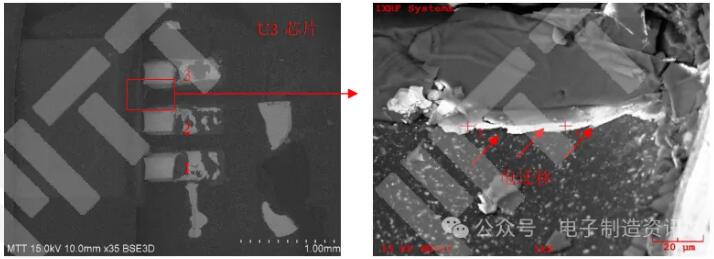

失效pcbau3芯片引脚3和2之间sem图片

图1 失效pcbau3芯片引脚3和2之间sem图片

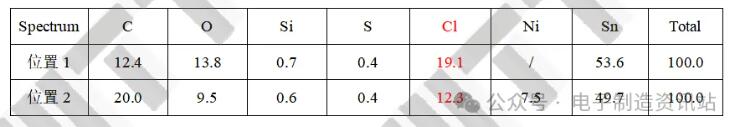

表1 失效pcbau3芯片引脚3和2之间异物eds测试结果(wt%)

失效pcbau3芯片引脚3和2之间异物eds测试结果



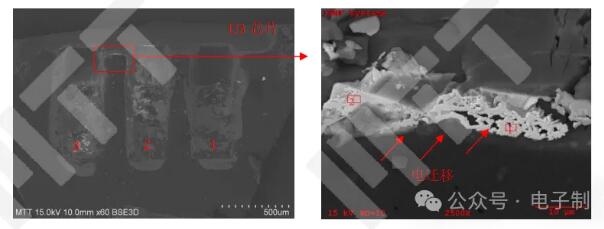

失效pcbau3芯片引脚3和2之间sem图片

图2 失效pcbau3芯片引脚3和2之间sem图片

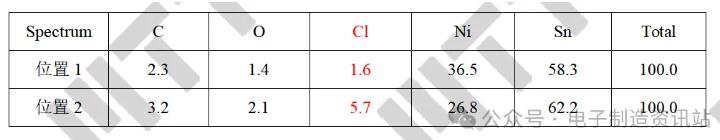

表2 失效样品u3芯片胶表面引脚3和2之间异物eds测试结果(wt%)

失效样品u3芯片胶表面引脚3和2之间异物eds测试结果



4 特性曲线分析

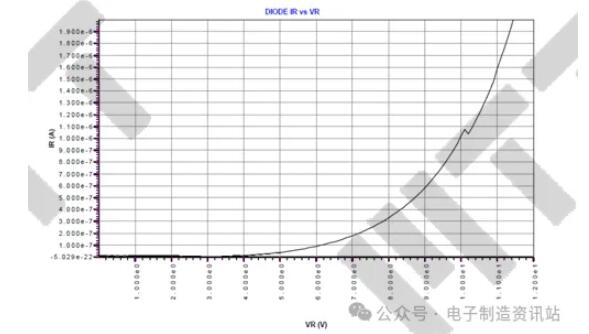

对失效pcba u3芯片和裸器件上的引脚3和2进行特性曲线分析,发现失效pcba中u3芯片的引脚3和2之间的特性曲线与正常裸芯片的特性曲线基本一致,未发现明显异常。



失效pcba u3芯片引脚3和2之间的特性曲线

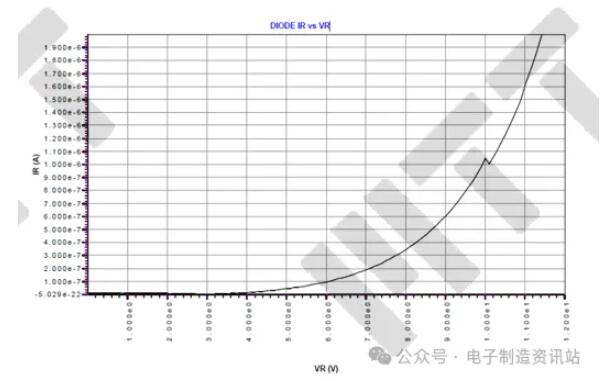

图3 失效pcba u3芯片引脚3和2之间的特性曲线



正常裸芯片引脚3和2之间的特性曲线

图4 正常裸芯片引脚3和2之间的特性曲线



结论



导致失效电池发生漏电失效的直接原因为:失效电池pcb板中u3芯片引脚3和2之间存在电迁移类物质。发生电迁移的原因为表面cl残留过高,致使焊点发生腐蚀,诱发引脚之间的电迁移。
