危!这竟会导致led芯片发生失效



led芯片是led灯的核心组件,led芯片的质量决定产品的性能和可靠性。其主要功能就是把电能转化成光能,在使用过程中,导致led芯片失效的原因有很多。



引言



某led 芯片在环境应力筛选过程中出现一路芯片中的一颗 led 芯片不亮,初步判定是过电应力,现进一步分析失效原因。



测试分析



1 失效复现



为了观察灯珠失效状况,对失效灯板和对正常灯板分别施加电压电流,观察灯珠点亮状况:

发现ng1、hg2、ng3灯板都存在发光异常现象,ng4等灯板整体无明显发光现象,正常灯板:灯珠发光正常,电流正常,后续重点分析失效复现样品ng1、ng2、ng3。

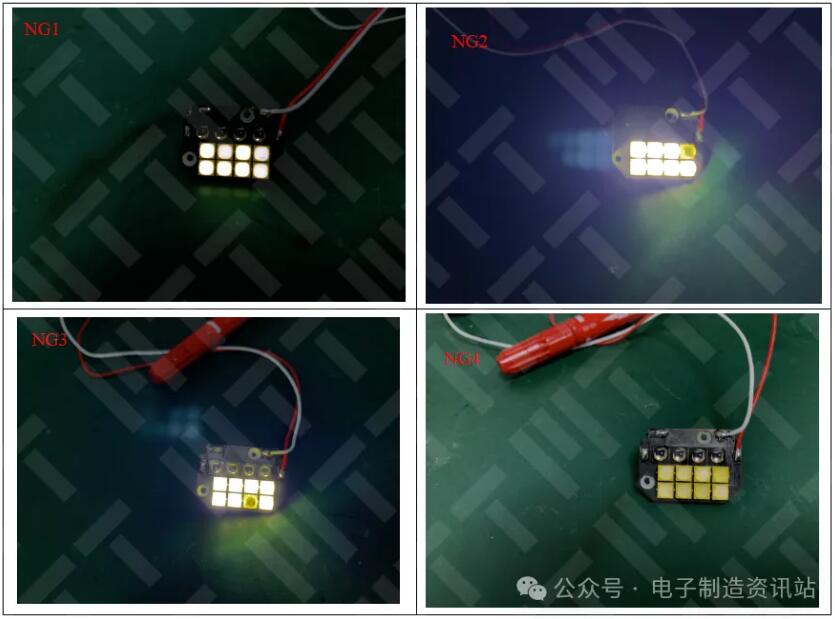

ng灯板灯珠点亮照片

图1 ng灯板灯珠点亮照片



2 iv特性分析

为了更准确地锁定异常灯珠,利用晶体管图示仪对失效灯板上每颗led灯珠进行iv特性测量,观察单颗灯珠iv特性是否异常,结果显示:每块失效灯板都发现一颗iv特性异常灯珠,异常灯珠均表现为开路失效模式。

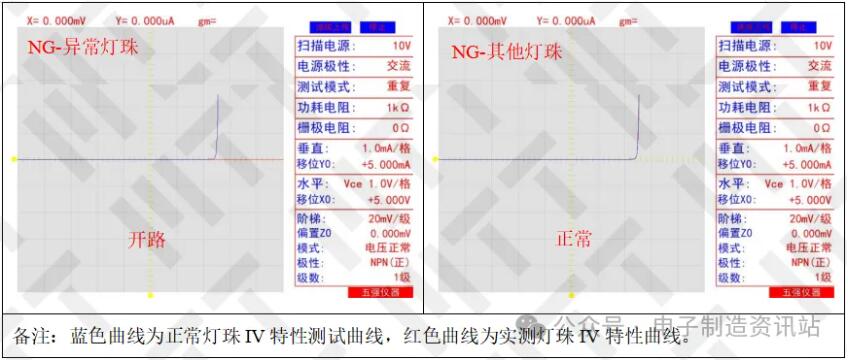

ng异常灯珠iv特征测试曲线

图2 ng异常灯珠iv特征测试曲线



3 外观检查



利用体视显微镜对异常灯珠和正常灯珠进行外观检查发现:

①外观完好,未发现明显机械损伤痕迹;

②封装胶体透明,未发现明显开裂、胶体黄变等异常。



4 x-ray观察



利用x-ray对失效灯板进行透视观察分析,结果如下:

失效灯板ng1、ng2:异常灯珠芯片电极焊点均存在脱开现象及灯珠基板开裂异常;其他灯珠未发现明显异常现象。

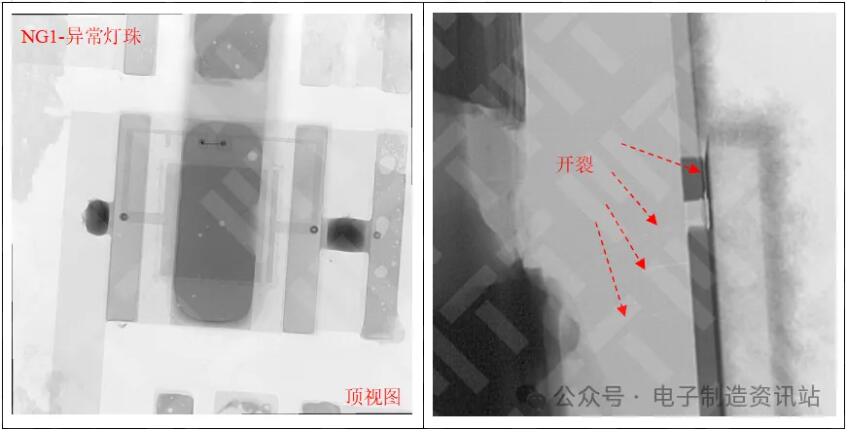

ng1灯板异常灯珠x-ray透视观察典型照片

图3 ng1灯板异常灯珠x-ray透视观察典型照片



5 剖面分析



为了确认异常灯珠芯片电极存在开裂异常,对ng1、ng2失效灯板及ok1正常灯板分别进行切片分析,结果如下:

失效灯板ng1:如图4及表1所示,异常灯珠测试结果:①灯珠外焊点焊接完好,未发现明显异常现象;②芯片电极焊点存在脱开异常,同时发现灯珠基板开裂现象,与x-ray观察结果一致;③芯片电极未脱开焊点内部发现较多空洞现象;④电极脱开位置未发现明显异常元素,排除外界污染对焊点脱开的影响。其他灯珠测试结果:①灯珠外焊点发现疲劳开裂现象;②芯片电极焊点内发现较多空洞现象。

失效灯板ng2:如图5所示,异常灯珠及其他灯珠切片结果与ng1样品类似。

正常灯板ok1:如图6所示,正常灯珠切片后外焊点同样发现疲劳开裂现象,芯片电极焊点内同样存在较多空洞。

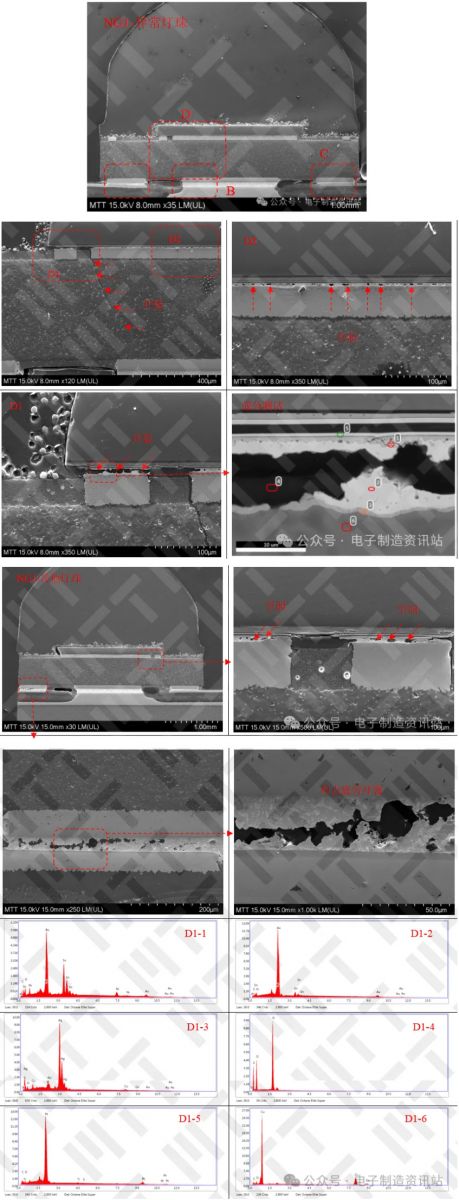

ng1灯板异常灯珠及其他灯珠切片后sem图片及eds能谱图

图4 ng1灯板异常灯珠及其他灯珠切片后sem图片及eds能谱图

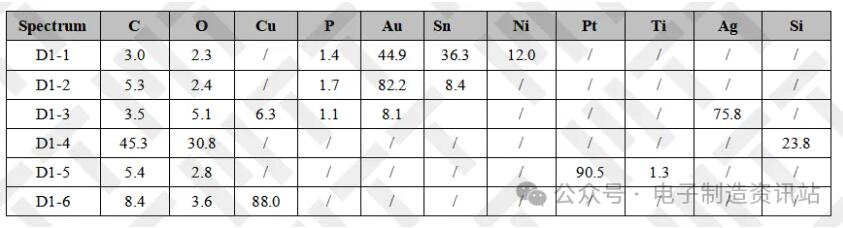

表1 ng1灯板异常灯珠切片后截面成分测试结果(wt.%)

ng1灯板异常灯珠切片后截面成分测试结果

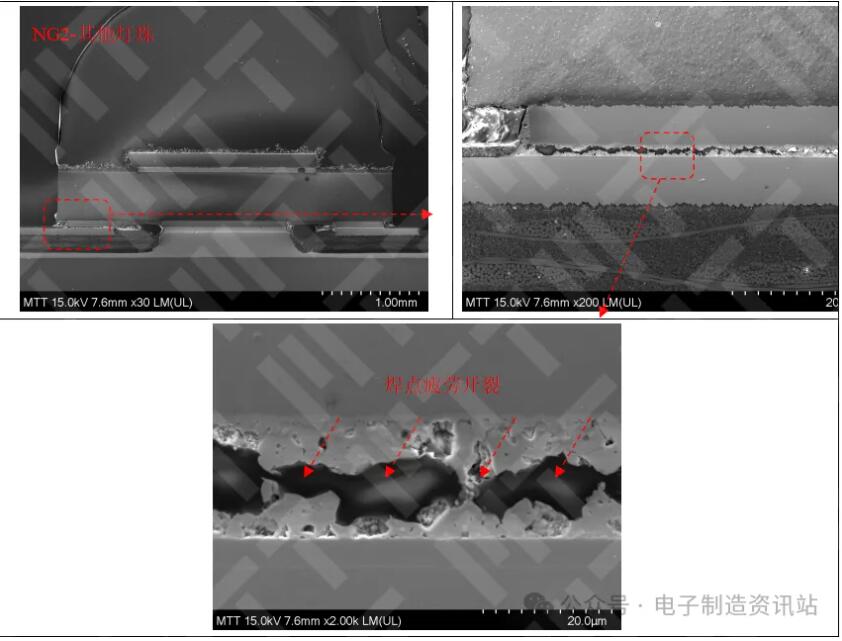

ng2灯板异常灯珠切片后sem观察图片

图5 ng2灯板异常灯珠切片后sem观察图片

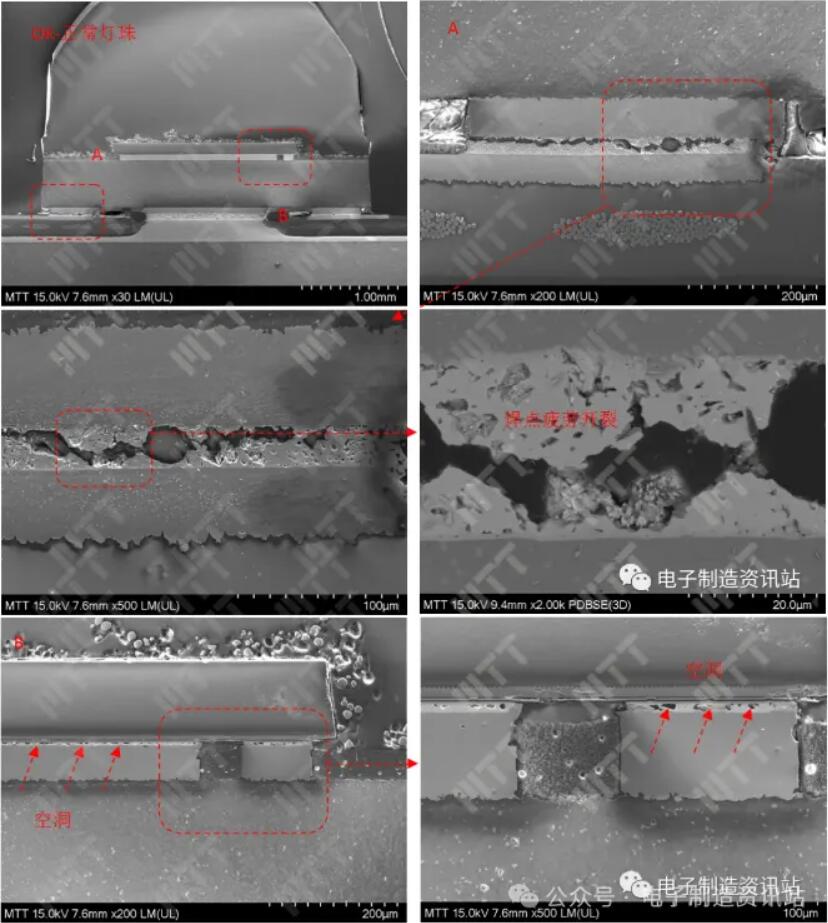

ok1灯板正常灯珠切片后sem观察图片

图6 ok1灯板正常灯珠切片后sem观察图片



结论



led芯片功能失效的原因为:灯珠基板因环境筛选试验中产生的内应力而开裂,从而导致芯片电极焊点脱开而开路失效。



*** 以上内容均为原创,如需转载,请注明出处 ***
